Світлочутливий пристрій Комплексна експериментальна апаратура



Повний інструмент для дослідження фотоелектричних пристроїв

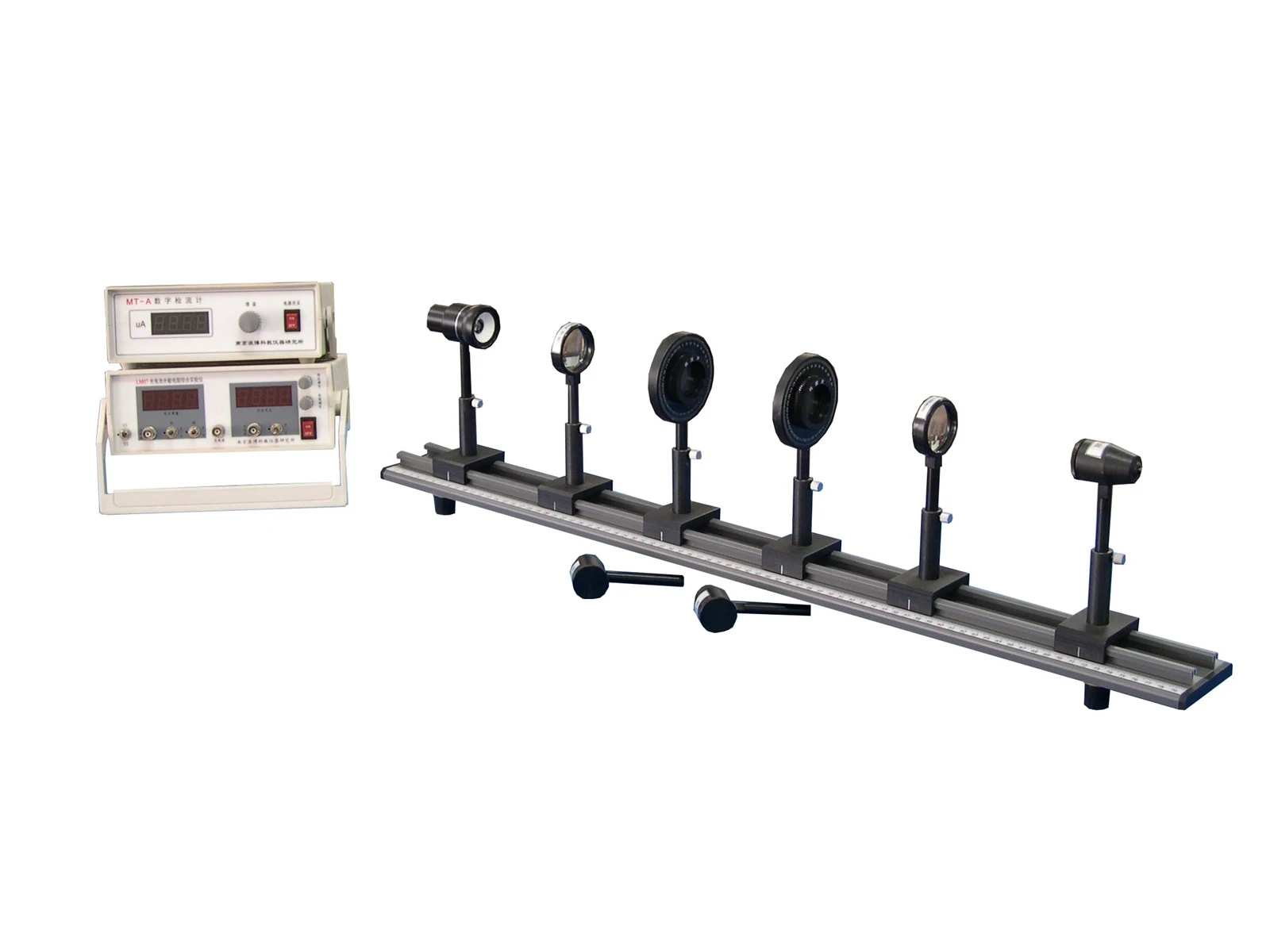

Світлочутливий пристрій LM07-B комплексний експериментальний прилад призначений для експериментів з фотоелектричними елементами та фоточутливими пристроями, включаючи фоторезистор і фотодіод. Він включає в себе фотоелемент з діапазоном напруги від 0 до 0,5 В. Зовнішня напруга постійного струму від 0 до 10 В регулюється. Також передбачений змінний резистор від 0 до 10 кОм. Гальванометр вимірює струм від 0 до 2000 мкА. Цей прилад використовує зображення лінзи та закон Малуса для поляризації, щоб встановити інтенсивність світла з високою точністю. В комплекті два поляризатора. Кожен встановлений на обертовому циферблаті з поділками 1 градус. Поставляється дві лінзи для зображення, кожна з фокусною відстанню 100 мм. Продукт підтримує всі експерименти як в яскравих, так і в темних умовах. Це робить його дуже гнучким для навчання.

Фотоелектричний приймач – це високо-швидкісний кремнієвий фотоелектричний елемент. Його чутлива зона становить 10 мм × 10 мм. Спектральний діапазон від 0,3 до 0,9 мкм. 3,5-розрядний цифровий вимірювач струму показує показання з мінімальною роздільною здатністю 1 нА. Посилення регулюється. Апарат постачається з оптичною лавою 0,8-метра. Поляризатор зменшує світло, і використовується світлодіодне джерело білого світла. Апарат з фотоелектричним ефектом LM07-B дозволяє учням виконувати багато ключових експериментів. Ви можете вивчати вольт-амперні характеристики фоторезистора при різних рівнях освітлення. Ви можете виміряти напругу холостого ходу фотоелектричного елемента, коефіцієнт заповнення та співвідношення між потужністю та опором навантаження. Ви також можете проаналізувати вольт-амперні характеристики фотоелектричного елемента за різних рівнів освітлення та в темних умовах. Крім того, апарат дозволяє досліджувати вольт-амперні характеристики фотодіода при різних рівнях освітлення.

Всі компоненти змонтовані на оптичній стійці. Це робить налаштування простими та зрозумілими. Апарат з фотоелектричним ефектом LM07-B підходить для фізичних лабораторій бакалаврату та курсів електроніки. Це допомагає студентам зрозуміти, як інтенсивність світла впливає на електричні властивості різних фотоелектричних пристроїв. Поєднання вимірювача струму з високою -роздільністю та регулювання інтенсивності світла дає точні та повторювані результати. Студенти можуть безпосередньо спостерігати зв'язок між освітленням і струмом або напругою. Цей практичний досвід дуже цінний для вивчення оптоелектроніки.
